Raccords Pneumatiques : Connectez et Optimisez Votre Circuit d'Air Comprimé
Un circuit pneumatique ne vaut que par la qualité de ses connexions. Fuites, chutes de pression, incompatibilités de normes : les raccords pneumatiques sont des composants discrets mais absolument critiques pour tout réseau d'air comprimé.
Pourquoi le Choix du Raccord Pneumatique est Déterminant
Un raccord pneumatique sous-dimensionné ou incompatible avec votre réseau entraîne systématiquement des pertes de débit, une usure prématurée des outils et un risque sécuritaire non négligeable. À l'inverse, un raccord correctement sélectionné garantit :
- L'étanchéité du circuit à la pression de travail (généralement entre 8 et 16 bar selon les installations).
- Le débit optimal pour alimenter vos outils pneumatiques (visseuse à chocs, soufflette, clé à chocs…) sans perte de performance.
- La longévité de l'ensemble du réseau, en évitant les micro-fuites qui font tourner le compresseur en continu
Planet Tools propose une gamme de produit qui couvre l'intégralité des besoins d'un atelier.
- Des raccords rapides, appliques et embouts en sortie de compresseur

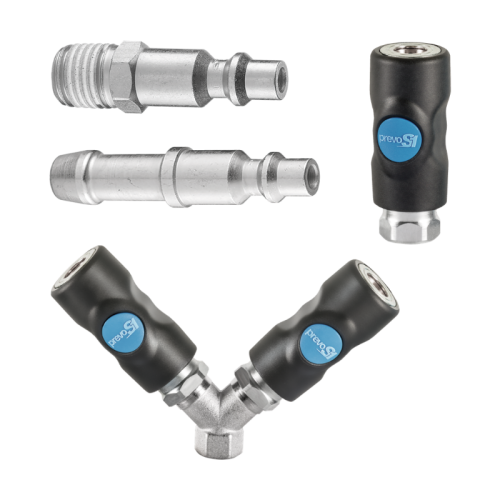

- Embouts norme ISO 6150B 6 mm
- Embouts norme EUROPEAN 7.4 mm
- Embouts norme ISO 6150B 8mm
jusqu'aux Vannes de sectionnement, en passant par tous les éléments de distribution intermédiaires comme les jonctions, coudes, mamelons pneumatiques ; Manchons, réducteurs, bouchons pneumatiques.
Les Normes de Raccordement :
ISO 6150B vs European — Ce qu'il Faut Savoir
C'est le point d'entrée essentiel avant tout achat : les normes ISO et European ne sont pas compatibles entre elles. Un embout ISO branché sur une applique European ne s'assemblera pas correctement, ou pire, se déconnectera sous pression.
Raccords Rapides Norme ISO 6150B — 6 mm et 8 mm
La norme ISO 6150B est la référence dans l'outillage professionnel européen. Disponible en diamètre intérieur 6 mm (pour les petits débits, soufflettes, gonfleurs) et en diamètre 8 mm (pour les outils à forte consommation d'air : visseuses, marteaux-piqueurs, ponceuses orbitales), c'est la norme que l'on retrouve dans la grande majorité des ateliers automobiles et carrossiers en France.
Nos raccords rapides ISO 6150B, côté appliques murales et embouts mâles/femelles, sont disponibles en laiton chromé et en acier traité, avec filetage BSP (gaz) en 1/4", 3/8" et 1/2".
Raccords Rapides Norme European — 7,4 mm
La norme European 7,4 mm est répandue dans l'industrie et certains secteurs du BTP. Son diamètre légèrement supérieur autorise un débit plus important à pression égale. Si votre installation existante est en European, il est impératif de rester sur cette norme pour l'ensemble du réseau afin d'éviter toute incompatibilité.
Les Éléments de Distribution : Jonctions, Coudes, Mamelons, Manchons et Réducteurs
Entre la sortie du compresseur et le point d'utilisation, le circuit pneumatique nécessite plusieurs composants de mise en forme et de distribution :
Jonctions, coudes et mamelons permettent de dévier ou prolonger le circuit selon la configuration de l'atelier — angle à 90°, jonction en T pour alimenter plusieurs postes, mamelon pour rallonger un filetage.
Manchons, réducteurs et bouchons interviennent pour adapter les diamètres entre des tronçons de tuyauterie différents, obturer un port inutilisé ou réaliser une transition entre deux diamètres de filetage. Un réducteur BSP 1/2" vers 1/4" est par exemple indispensable lorsqu'on connecte un outil à faible débit sur une colonne principale de distribution en 1/2".
Tous ces raccords sont disponibles en laiton (résistance à la corrosion, idéal en milieu humide) ou en acier zingué (résistance mécanique supérieure pour les zones soumises aux chocs).
Les Vannes Pneumatiques : Sécurité et Contrôle du Réseau
Trop souvent négligées dans la conception d'un réseau pneumatique, les vannes de sectionnement sont pourtant indispensables à la sécurité et à la maintenance de l'installation. Elles permettent de :
Isoler un poste de travail sans couper l'alimentation de l'ensemble de l'atelier.
Purger une section du circuit avant intervention.
Sécuriser le réseau lors d'une coupure de compresseur ou d'un arrêt d'urgence.

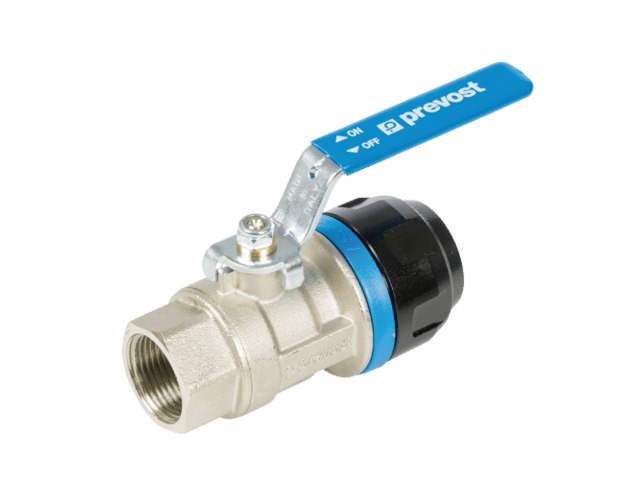

Notre sélection inclut des vannes à boisseau sphérique 1/4 de tour, filetées BSP, adaptées aux pressions de réseau standard.
Nos Marques :
Planet-Tools distribue exclusivement des marques reconnues dans le milieu professionnel.
KS Tools, SAM Outillage et Clas proposent des gammes complètes de raccords pneumatiques testés pour un usage intensif en atelier.
Prevost, fabricant français de référence mondial dans les connecteurs pneumatiques, garantit une précision dimensionnelle et une fiabilité à l'épreuve du temps.
Chaque référence est sélectionnée pour sa conformité aux normes en vigueur, sa compatibilité avec les pressions de travail des compresseurs professionnels et sa durabilité en environnement atelier.
Comment Choisir son Raccord Pneumatique ?
Avant toute commande, trois paramètres sont à valider :
La norme de votre installation :
- ISO 6150B ou European ? Si vous n'êtes pas certain, regardez vos raccords existants — le profil de l'embout mâle est visuellement différent entre les deux normes.
Le diamètre :
- 6 mm pour les faibles consommations, 8 mm ou plus pour les outils à fort débit (marteaux, ponceuses, clés à chocs).
Le type de filetage :
- BSP (gaz) en pouces (1/4", 3/8", 1/2") est le standard en France. Vérifiez le filetage de vos sorties de compresseur et de vos colonnes de distribution.
Retrouvez dans cette catégorie l'ensemble des composants nécessaires à l'installation, à l'extension et à la maintenance de votre réseau pneumatique professionnel.
Les différents types de raccords pneumatiques
Si vous disposez d’un atelier avec un compresseur d’air comprimé, vous aurez besoin d’un raccord pneumatique pour le faire fonctionner. Aussi appelé connecteur, un raccord vous permettra de connecter différentes longueurs de tubes, de tuyaux et de conduits dans le système pneumatique afin de « transporter » de la pression. Les raccords peuvent être fabriqués en matière plastique, en acier inoxydable et en polymère.
Il existe deux types de raccords. Les raccords simples et les unions.
Les raccords simples permettent de relier un tuyau pneumatique à un système à air comprimé. Pour assurer une meilleure performance de vos outils, vous aurez besoin d’un raccord de type femelle et d’un raccord de type mâle, aussi appelé « coupleur ».
Les unions permettent d’assembler deux connecteurs entre eux afin de réaliser des assemblages plus complexes. Lorsque vous choisissez vos unions, pour votre sécurité, faites bien attention à la pression d’air qu’ils peuvent tolérer.
Chaque connecteur est destiné à un usage bien précis. Pour une pression optimale, veillez à bien vérifier que votre raccord soit compatible avec votre installation.
Le fonctionnement des raccords pneumatiques
Utilisés dans de multiples configurations, les raccords peuvent fonctionner de différentes manières. Disponibles en plusieurs tailles et différentes formes et profils type ISO ou Européen (attention, les deux ne sont pas compatibles ensemble), vous trouverez tout d’abord les raccords filetés à tube, puis les raccords tube à tube. Pour finir, vous trouverez les raccords filetés, fabriqués avec un filetage conique ou parallèle que vous pourrez trouver en tant qu’adapteur, vis, coude, raccord croisé et collecteur.
Quelle taille choisir pour un raccord pneumatique ?
Pour choisir la bonne taille de filetage dont vous aurez besoin pour raccorder un tuyau, vous devrez mesurer le diamètre du trou fileté qui devra être connecté, ou encore, vous devrez mesurer le diamètre extérieur de la partie filetée du raccord de tuyau existant.
Vous devrez également être vigilants sur d’autres points. La longueur du connecteur, sa matière et sa finition sont des éléments tout aussi essentiels qui vous permettront d’avoir une installation parfaitement ajustée et sécurisée en fonction de vos besoins et de vos exigences.
